Problèmes de dimensionnement — PAC, Climatisation & DRV
Un dimensionnement inadapté peut contribuer à des dysfonctionnements, à une surconsommation et à une usure prématurée des installations CVC. Le diagnostic distingue les causes possibles à partir des données et mesures disponibles.

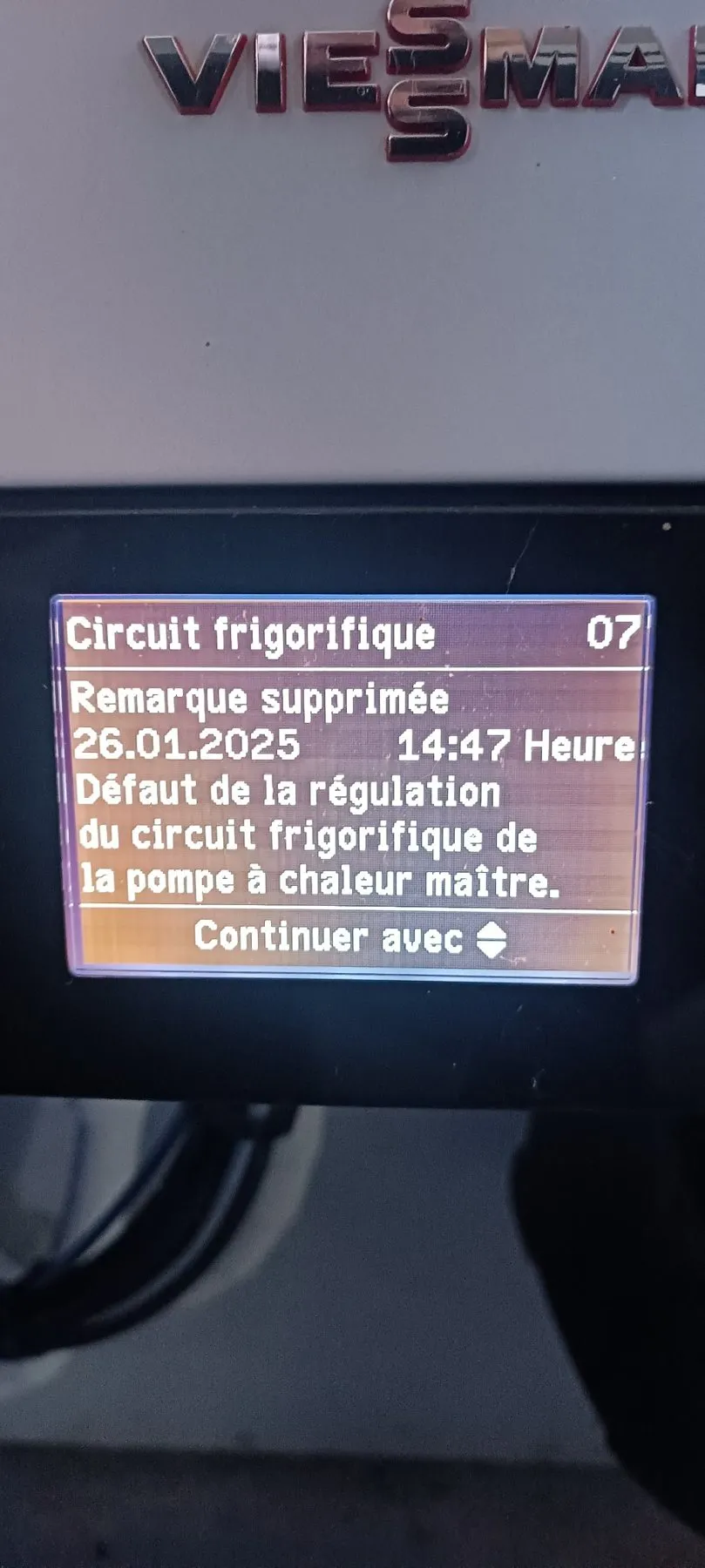

Surconsommation électrique anormale
PAC air/eau — Climatisation — DRV/VRF
Une installation sous-dimensionnée ou mal configurée oblige le compresseur à tourner en permanence à pleine charge. La facture électrique explose alors que le confort n'est jamais atteint.
SIGNES OBSERVÉS
- Consommation électrique supérieure aux estimations initiales, à quantifier sur factures et relevés
- Compresseur en fonctionnement continu sans jamais s'arrêter
- Température intérieure qui n'atteint pas la consigne en période de grand froid
- COP réel très inférieur aux données constructeur
CAUSES IDENTIFIÉES
- Puissance PAC sous-dimensionnée par rapport aux déperditions réelles du bâtiment
- Loi d'eau inadaptée — températures de départ trop basses pour les émetteurs en place
- Absence de calcul thermique préalable (déperditions selon RT/RE2020)
- Réseau hydraulique non équilibré — certaines zones volent la puissance des autres

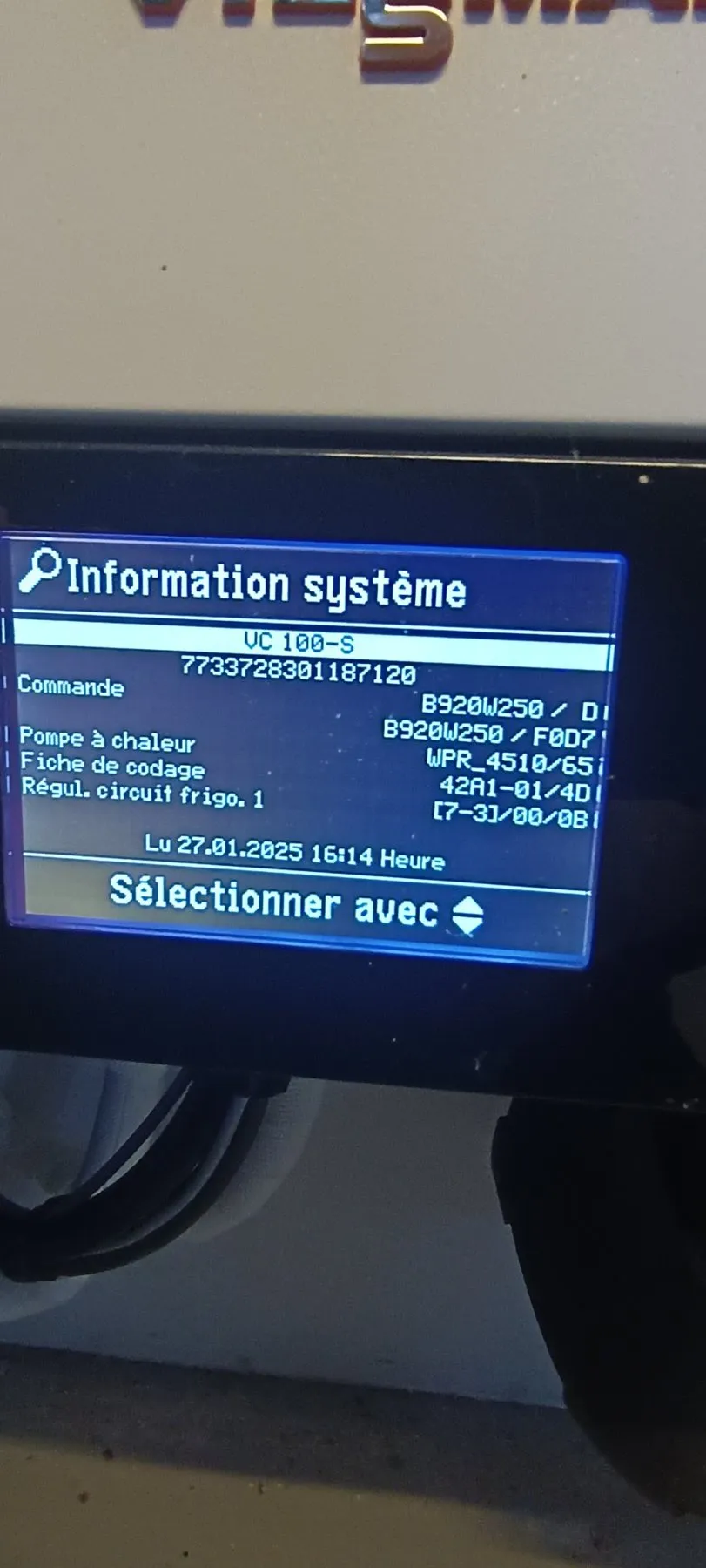

Impossibilité d'atteindre 19 °C — Plafonnement à 16 °C
PAC air/eau — Planchers chauffants — Radiateurs basse température
Le symptôme le plus fréquent d'un dimensionnement défaillant : la température intérieure stagne entre 15 et 17 °C en hiver malgré une PAC qui tourne à plein régime.
SIGNES OBSERVÉS
- Température maximale atteinte : 15 à 17 °C par temps froid (-5 °C à -10 °C)
- Écart important entre la consigne thermostat et la température mesurée
- Certaines pièces encore plus froides que les autres (déséquilibre hydraulique)
- La PAC ne coupe jamais — elle tourne en permanence sans satisfaire la demande
CAUSES IDENTIFIÉES
- Puissance nominale PAC calculée sur des hypothèses climatiques erronées
- Radiateurs ou plancher chauffant sous-dimensionnés pour un régime basse température
- Recalcul de la loi d'eau non effectué lors du remplacement d'une chaudière par une PAC
- Mauvaise sélection du point de fonctionnement — bivalence non prise en compte

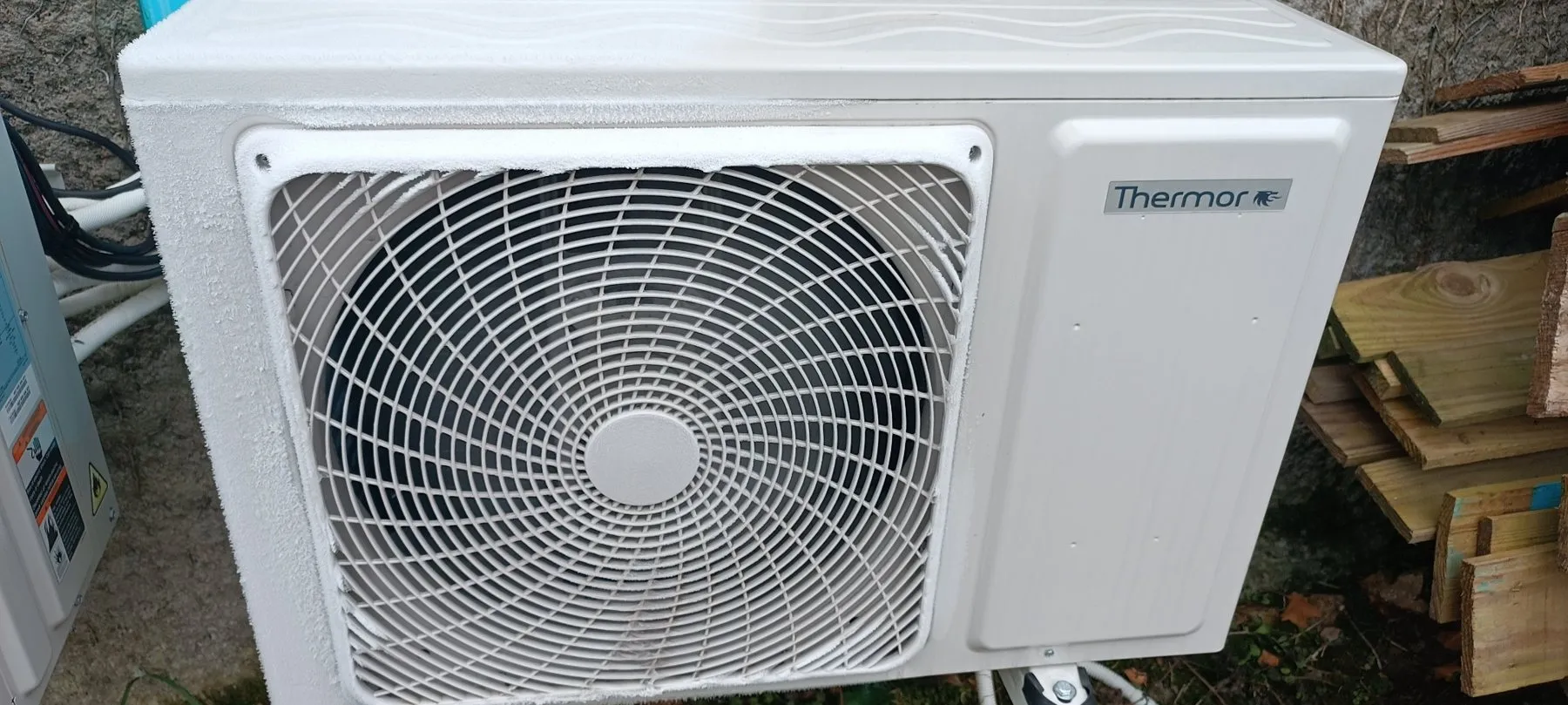

Casse compresseur & platine onduleur (inverter) HS
PAC air/eau — Climatiseurs — Groupes DRV/VRF
Les pannes prématurées de compresseur ou de carte électronique inverter sont souvent la conséquence directe d'un dimensionnement insuffisant ou d'un défaut hydraulique.
SIGNES OBSERVÉS
- Défaillance prématurée du compresseur, à analyser selon les conditions de fonctionnement
- Défaillance de la platine inverter à investiguer, notamment en présence de cycles courts
- Défauts haute pression répétitifs — pressostat déclenche régulièrement
- Vibrations anormales, bruits de fonctionnement inhabituels côté unité extérieure
CAUSES IDENTIFIÉES
- Court-cyclage : PAC surdimensionnée qui démarre et s'arrête toutes les quelques minutes
- Fonctionnement permanent à 100 % charge : PAC sous-dimensionnée en surchauffe chronique
- Débit hydraulique insuffisant dans le circuit — échangeur eau/réfrigérant mal alimenté
- Givrage fréquent de l'évaporateur : mauvaise implantation ou débit d'air insuffisant

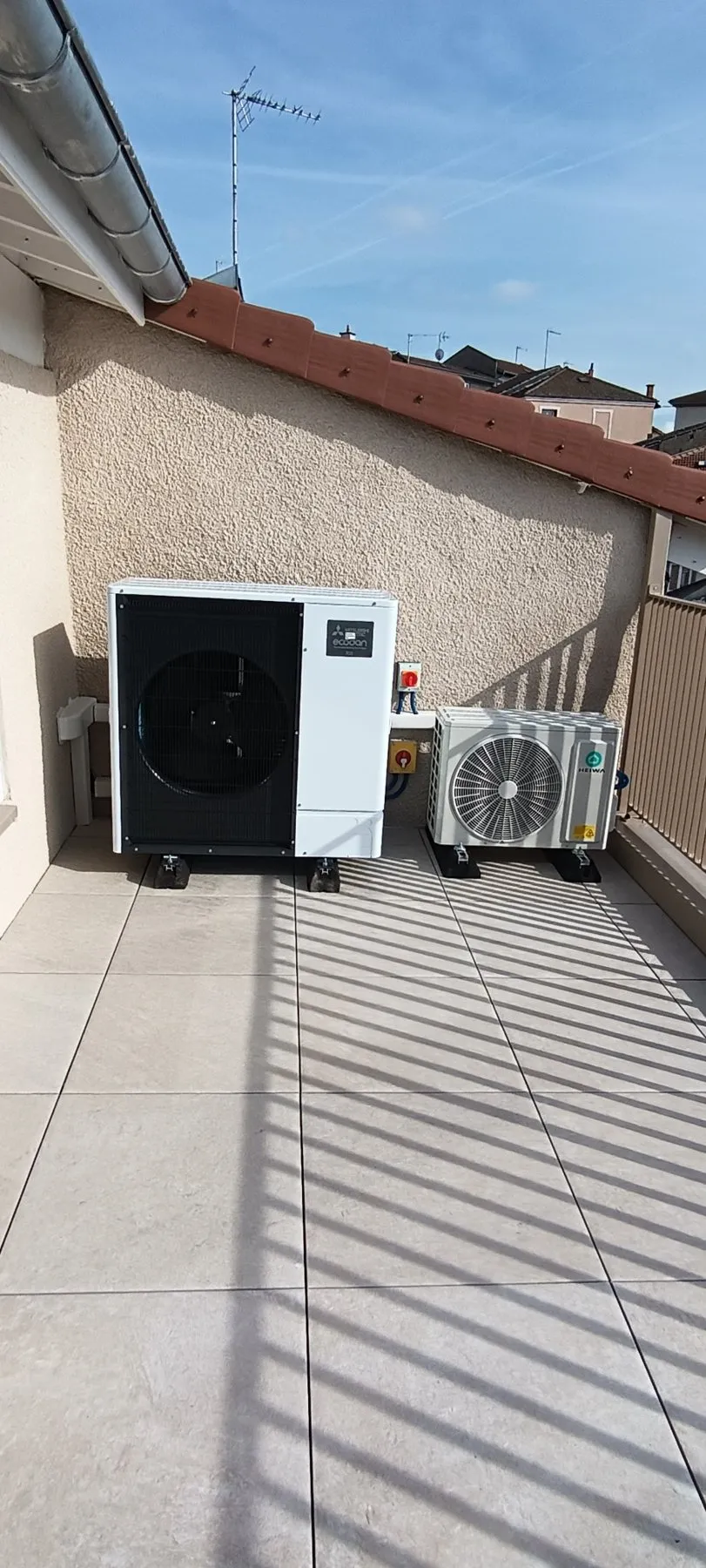

Problèmes de dimensionnement DRV / VRF et climatisation
Systèmes multi-split — DRV — Climatisation gainable
Les systèmes à débit de réfrigérant variable (DRV/VRF) présentent des problématiques spécifiques : taux de remplissage, longueurs de liaisons, dénivelé, puissances simultanées mal calculées.
SIGNES OBSERVÉS
- Certaines unités intérieures ne chauffent ou ne refroidissent pas correctement
- Défaut frigorifique récurrent — pression de refoulement ou d'aspiration hors plage
- Bruit excessif côté unité extérieure dû à un rapport de compression défavorable
- Consommation anormalement élevée par rapport aux surfaces traitées
CAUSES IDENTIFIÉES
- Taux de raccordement des unités intérieures dépassant les limites constructeur
- Longueur équivalente de liaison frigorifique non prise en compte (pertes de charge)
- Dénivelé entre unité extérieure et intérieures excédant les valeurs admissibles
- Charge frigorifique calculée sans étude thermique sérieuse — règle des 100 W/m² appliquée à tort

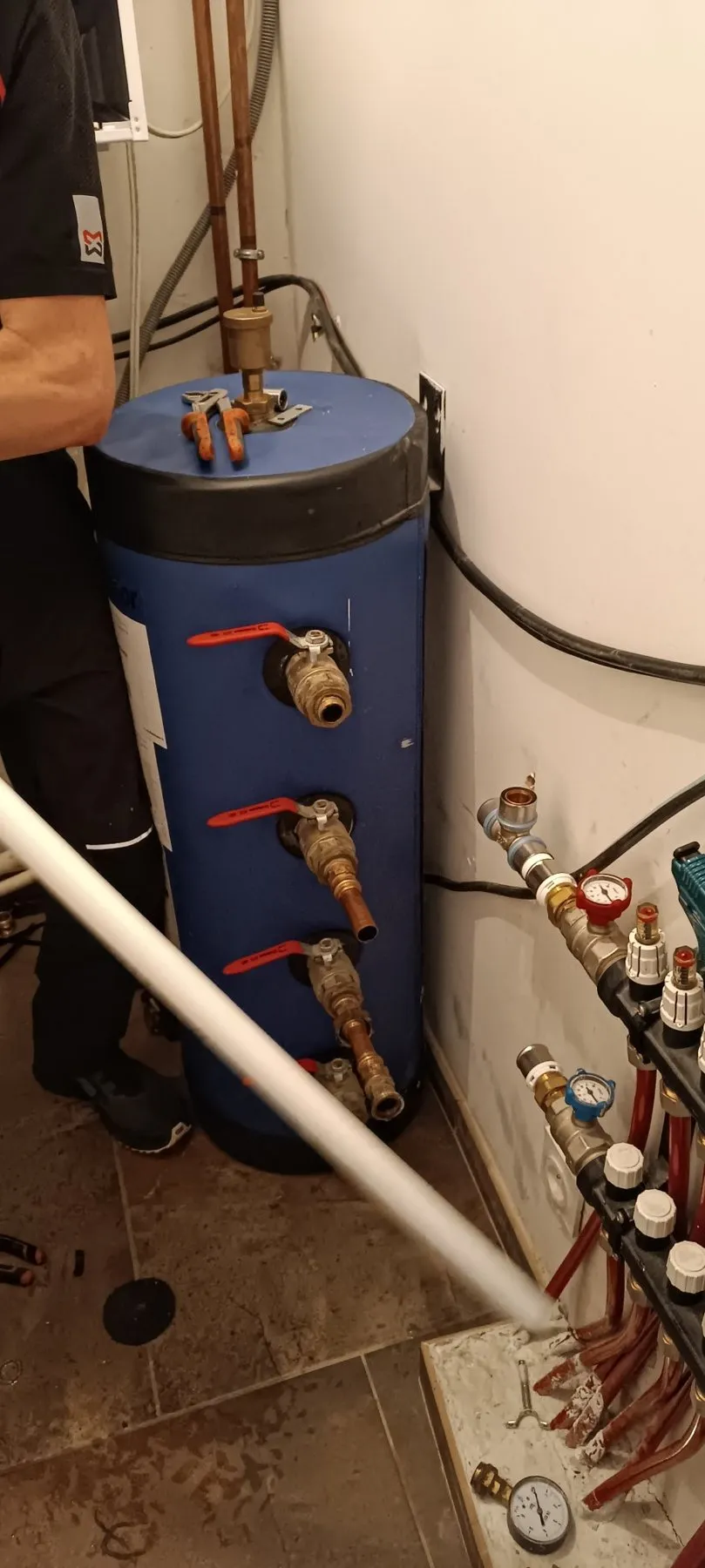

Défauts hydrauliques — Tuyauteries & ballon tampon
Réseaux de chauffage — Circuits PAC — Ballons tampons
Le circuit hydraulique est souvent le parent pauvre d'une installation PAC. Des diamètres inadaptés, un ballon tampon absent ou mal dimensionné compromettent totalement le fonctionnement.
SIGNES OBSERVÉS
- Débit d'eau insuffisant dans l'échangeur — PAC en défaut de débit (flow error)
- Ballon tampon absent ou trop petit — court-cyclage amplifié côté hydraulique
- Pertes de charge excessives — circulateur en surchauffe ou bruyant
- Température de départ instable — régulation incapable de stabiliser le circuit
CAUSES IDENTIFIÉES
- Diamètres de tuyauterie sous-dimensionnés — vitesse d'eau trop élevée, bruit et érosion
- Volume d'eau du circuit insuffisant au regard des prescriptions du fabricant
- Ballon tampon mal raccordé — by-pass hydraulique non respecté, brassage thermique
- Séparateur hydraulique mal positionné — mélange entre circuit PAC et circuit émetteurs
Votre installation présente ces symptômes ?
Diagnostic complet sur site — rapport technique argumenté — préconisations de remise en conformité. Intervention dans toute la région Auvergne-Rhône-Alpes.
